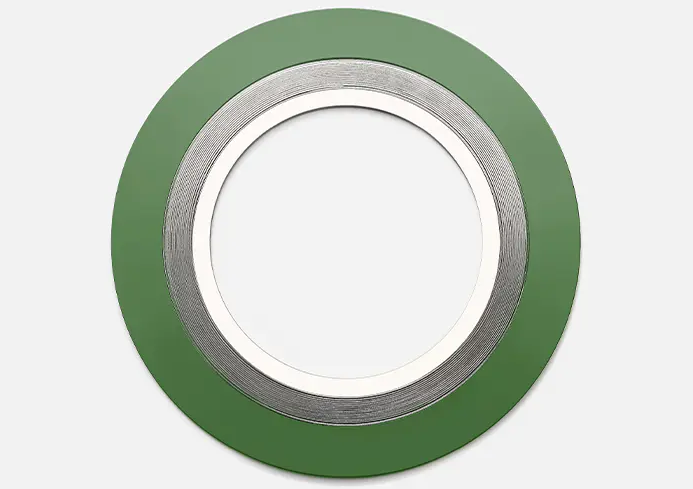

Guarnizioni spirometalliche sono una guarnizione composita metallo-non metallo ampiamente utilizzata per sigillare tubi, valvole e recipienti a pressione. La loro struttura unica combina la resistenza del metallo con la flessibilità del non metallo, rendendoli adatti all'uso in applicazioni ad alta temperatura, alta pressione e con fluidi corrosivi. Costituite da fili metallici formati alternati e materiale di apporto morbido, le guarnizioni a spirale avvolte formano una tenuta altamente efficace quando compresse tra due flange. La corona a V posta al centro della striscia metallica agisce come una molla, conferendo alla guarnizione una maggiore elasticità al variare delle condizioni. I materiali di apporto e di filo possono essere adattati per soddisfare diversi requisiti di compatibilità chimica.
1. Struttura e composizione delle guarnizioni spirometalliche
Strisce metalliche: tipicamente realizzate in leghe resistenti alla corrosione come acciaio inossidabile (come 304 e 316), titanio e monel, le strisce metalliche vengono pressate in una sezione trasversale a forma di V o W per fornire supporto elastico.
Strati di riempimento non metallici: comunemente realizzati con materiali come grafite, politetrafluoroetilene (PTFE) e mica, questi strati di riempimento sono incorporati tra le strisce metalliche per fornire una tenuta e compensare le irregolarità della superficie. Anelli interni ed esterni (opzionale):
Anello interno: impedisce ai fluidi di erodere la guarnizione internamente, riducendo il rischio di allentamento della striscia di metallo.
Anello esterno (acciaio al carbonio o acciaio inossidabile): posiziona la guarnizione, impedisce la compressione eccessiva e migliora la resistenza alla pressione.
2. Caratteristiche e vantaggi
Resistente a condizioni estreme: resiste alle alte temperature (fino a 1000°C o superiori, a seconda del materiale) e alle alte pressioni (come le flange di Classe 900 e superiori).
Eccellente tenuta: la combinazione di materiali metallici e non metallici si adatta anche alle piccole irregolarità della superficie della flangia.
Resistenza chimica: compatibile con fluidi quali acidi, alcali, olio e gas selezionando diversi metalli e materiali di riempimento.
Resilienza elastica: la struttura a spirale della striscia metallica mantiene la tenuta anche dopo variazioni di pressione.
3. Tipi comuni di Guarnizioni avvolte a spirale
Tipo base (senza anello): contiene solo strati avvolti a spirale metallici e non metallici, adatti per flange standard.
Tipo con anello interno: migliora la resistenza alla pressione interna, adatto per fluidi ad alta pressione o facilmente erosivi.
Tipo con anello esterno: si installa e si posiziona facilmente, evitando il collasso della guarnizione. Guarnizioni a spirale avvolta: combinano i vantaggi di entrambi i tipi e sono adatte per applicazioni impegnative (come API 6A).
4. Applicazioni delle guarnizioni spirometalliche
Petrolchimico: flange di tubi, reattori e scambiatori di calore.
Industria energetica: turbine a vapore e sistemi di caldaie ad alta temperatura.
Settore farmaceutico/alimentare: applicazioni che richiedono riempimento sanitario in PTFE.
Aerospaziale: guarnizioni del sistema di alimentazione.
5. Considerazioni sulla selezione
Abbinamento dei materiali: selezionare la striscia metallica e lo strato di riempimento in base alla corrosività e alla temperatura del supporto.
Standard flangia: verificare la classificazione della flangia (come ANSI, DIN e JIS) e le dimensioni.
Valutazione della pressione: diverse densità di avvolgimento influiscono sulla capacità di carico della pressione.
Requisiti di installazione: i bulloni devono essere serrati in modo uniforme per evitare una sovrapressione localizzata che può portare a guasti.
6. Confronto con altre guarnizioni
Guarnizioni piatte metalliche: elevata durezza ma scarsa compensazione, che richiedono carichi sui bulloni estremamente elevati.
Guarnizioni in gomma: adatte solo a basse temperature e pressioni e soggette a invecchiamento.
Guarnizioni in composito di grafite: senza supporto metallico e soggette a fragilità alle alte temperature.
