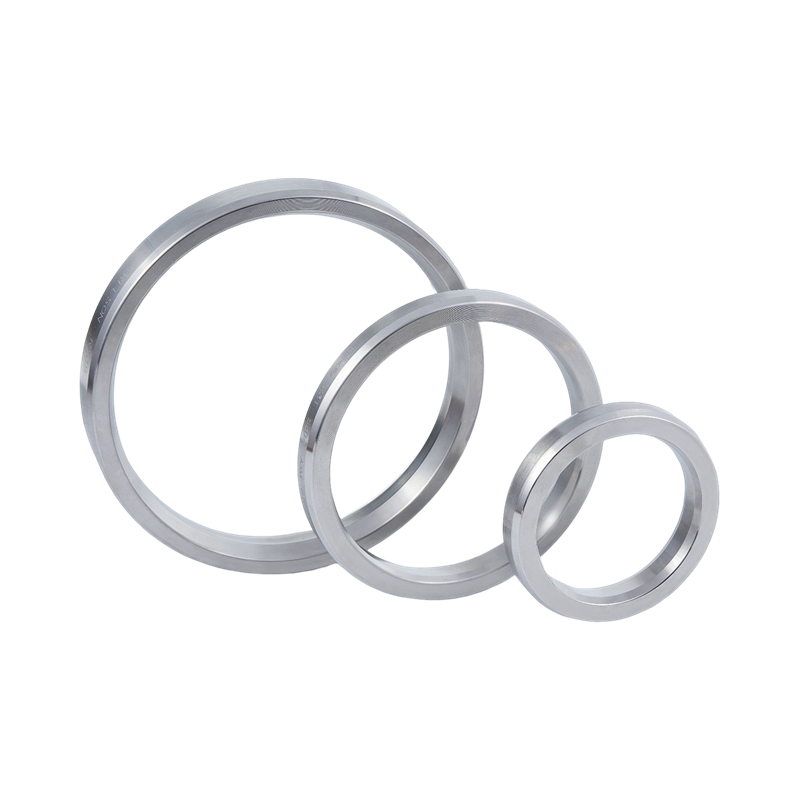

Cosa sono le guarnizioni ring joint?

Guarnizioni per giunti ad anello (guarnizioni RTJ) sono guarnizioni metalliche progettate per la tenuta ad alta pressione e alta temperatura. Vengono utilizzati principalmente per sigillare giunti come flange di tubi, valvole e recipienti a pressione. La loro caratteristica principale è che utilizzano la deformazione plastica per riempire piccole irregolarità nella superficie della flangia, creando una barriera di tenuta affidabile. Sono adatti per applicazioni industriali specializzate (come l'industria petrolifera, chimica e nucleare).

1. Vantaggi delle guarnizioni per giunti anulari

2. Punti chiave per la selezione e l'installazione della guarnizione Ring Joint
Parametri di selezione
Valutazione della pressione: corrisponde alla classe della flangia (ad esempio, Classe 1500).
Compatibilità dei materiali: evitare la corrosione elettrochimica (ad esempio, le flange in acciaio al carbonio con guarnizioni in acciaio inossidabile richiedono isolamento).
Precisione dimensionale: i diametri interno ed esterno della guarnizione devono corrispondere alla scanalatura della flangia (tolleranza ±0,1 mm).

Specifiche di installazione
Pulizia della superficie della flangia: rimuovere eventuali residui della vecchia guarnizione e pulire la superficie di tenuta con acetone.
Centratura: La guarnizione deve essere completamente alloggiata nella scanalatura anulare della flangia, senza disallineamenti.
Serraggio: serrare in tre passaggi secondo uno schema incrociato alla coppia standard (ad esempio ASME PCC-1).
Utilizzo monouso: le guarnizioni ottagonali generalmente non sono riutilizzabili (la deformazione plastica è irreversibile).

3. Problemai comuni e soluzioni per le guarnizioni dei giunti anulari
