Come installare correttamente le guarnizioni dello scambiatore di calore per prestazioni ottimali?

Guarnizioni per scambiatori di calore sono componenti essenziali ampiamente utilizzati in vari settori come quello chimico, farmaceutico, della produzione di energia e del condizionamento dell'aria. Facilitano il controllo della temperatura trasferendo il calore tra i fluidi. L'importanza delle guarnizioni come componenti di tenuta nel funzionamento degli scambiatori di calore è innegabile. La corretta installazione delle guarnizioni dello scambiatore di calore non solo garantisce l'integrità della tenuta dell'apparecchiatura, ma migliora anche significativamente le prestazioni e la durata dello scambiatore di calore. Questo articolo fornirà una guida dettagliata su come installare correttamente le guarnizioni dello scambiatore di calore per garantire una tenuta e un'efficienza termica ottimali durante il funzionamento.

1. Comprendere la funzione di Guarnizioni per scambiatori di calore
La funzione principale delle guarnizioni dello scambiatore di calore è quella di fornire una tenuta efficace, prevenendo perdite di fluido e garantendo un trasferimento di calore regolare all'interno dello scambiatore di calore. Le guarnizioni impediscono inoltre la miscelazione o la contaminazione incrociata tra diversi fluidi, il che è fondamentale in settori come quello chimico e farmaceutico, dove prevenire la fuoriuscita di sostanze pericolose è fondamentale.

L'installazione impropria della guarnizione può causare perdite del fluido, ridotta efficienza dello scambio termico, surriscaldamento dell'apparecchiatura e persino malfunzionamenti. Pertanto, garantire la corretta installazione della guarnizione è fondamentale per mantenere il corretto funzionamento dell'apparecchiatura.

2. Lavori preparatori prima dell'installazione delle guarnizioni dello scambiatore di calore
Prima di installare correttamente le guarnizioni dello scambiatore di calore, è necessaria una preparazione approfondita, che includa i seguenti aspetti:

(1) Controllo del materiale e delle specifiche della guarnizione

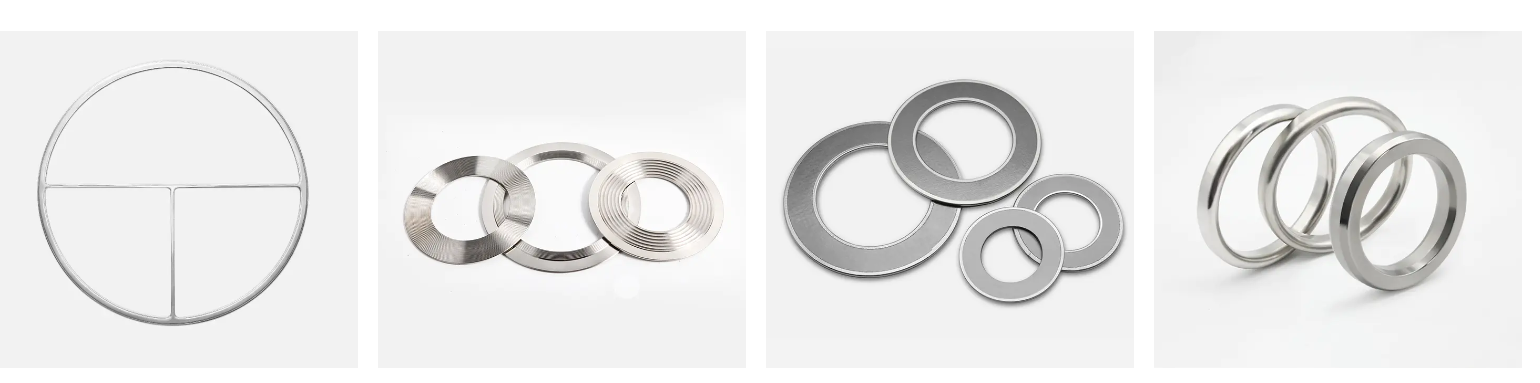

Il materiale della guarnizione dello scambiatore di calore deve essere selezionato in base all'ambiente operativo dell'apparecchiatura, alle proprietà del fluido, alla temperatura e alle condizioni di pressione. I materiali comuni per le guarnizioni degli scambiatori di calore includono guarnizioni in gomma, guarnizioni metalliche, guarnizioni flessibili in grafite e guarnizioni in PTFE. Quando si seleziona una guarnizione, è necessario confermarne la temperatura, la pressione e la resistenza chimica applicabili. Solo il materiale appropriato può garantire un funzionamento stabile a lungo termine della guarnizione.
Inoltre, assicurarsi che le dimensioni e le specifiche della guarnizione corrispondano alla superficie di contatto dello scambiatore di calore. Evitare l'uso di guarnizioni che non soddisfano le specifiche, in quanto ciò potrebbe comportare una scarsa tenuta e perdite.

(2) Pulizia della superficie di contatto
Prima di installare la guarnizione, la superficie di contatto dello scambiatore di calore deve essere pulita. La superficie di contatto deve essere priva di olio, polvere, corrosione e qualsiasi impurità che possa influire sulle prestazioni di tenuta della guarnizione. I metodi di pulizia possono includere l'uso di detergenti, spazzole o panni e, se necessario, l'uso di aria compressa per asciugare. Eventuali piccole impurità o sporco possono compromettere le prestazioni di tenuta della guarnizione, causando perdite o danni.

(3) Controllare la planarità della superficie di contatto
La superficie di contatto dello scambiatore di calore deve essere piana e liscia. Se la superficie di contatto presenta graffi, deformazioni o corrosione, potrebbe impedire alla guarnizione di formare una buona tenuta. Se necessario, è possibile utilizzare strumenti speciali per levigare o rifilare la superficie di contatto per garantirne la planarità.

(4) Selezionare gli strumenti appropriati
Quando si installano le guarnizioni dello scambiatore di calore, sono necessari alcuni strumenti professionali, come chiavi, bulloni e strumenti per il test della pressione. Questi strumenti aiutano a garantire che la guarnizione riceva una pressione uniforme durante l'installazione e impediscono una compressione eccessiva o un allentamento.

3. Corretta procedura di installazione delle guarnizioni dello scambiatore di calore
Di seguito sono riportati i passaggi standard per l'installazione delle guarnizioni dello scambiatore di calore. Il rispetto di questi passaggi garantirà prestazioni ottimali della guarnizione.
(1) Posizionamento della guarnizione
Per prima cosa posizionare con attenzione la guarnizione sulla superficie di contatto dello scambiatore di calore. Assicurarsi che la guarnizione sia perfettamente allineata con la superficie di contatto, evitando qualsiasi spostamento o flessione. Per le guarnizioni con requisiti direzionali (come le guarnizioni metalliche con contrassegni), assicurarsi di garantire l'orientamento corretto.
Durante il posizionamento, evitare di toccare direttamente con le mani la superficie di contatto della guarnizione, soprattutto per materiali facilmente contaminabili come grafite flessibile e guarnizioni in gomma. Utilizzare strumenti puliti per assistere nell'operazione per mantenere la guarnizione pulita e intatta.

(2) Installazione e serraggio uniforme dei bulloni
Dopo aver posizionato la guarnizione, iniziare a installare i bulloni. I bulloni devono essere installati iniziando dalla diagonale dello scambiatore di calore e serrati gradualmente in modo uniforme. Questo è un passaggio cruciale per garantire una distribuzione uniforme della forza sulla guarnizione e prestazioni di tenuta ottimali. Evitare di serrare tutti i bulloni contemporaneamente; procedere invece gradualmente per garantire una compressione uniforme della guarnizione.
La coppia di ciascun bullone deve essere serrata secondo le specifiche fornite dal produttore. Se non sono previsti requisiti di coppia specifici, è possibile utilizzare una chiave dinamometrica per garantire una forza di serraggio adeguata. Un serraggio eccessivo può causare danni o deformazioni alla guarnizione, mentre un serraggio insufficiente può portare a una scarsa tenuta.

(4) Metodo di serraggio incrociato
L'utilizzo del metodo di serraggio incrociato è un metodo comune per garantire un'installazione uniforme e buone prestazioni di tenuta delle guarnizioni dello scambiatore di calore. Stringendo gradualmente i bulloni secondo uno schema a croce, la guarnizione riceve una forza uniforme. In genere, nel primo ciclo viene eseguito solo un serraggio parziale, mentre nel secondo ciclo viene eseguito un serraggio completo.

(5) Controllo delle perdite
Dopo l'installazione, il controllo delle perdite è fondamentale. Le prestazioni di tenuta della guarnizione possono essere testate utilizzando strumenti di prova della pressione pneumatica, prova della pressione idraulica o strumenti di rilevamento delle perdite di gas. Applicando una certa pressione e osservando eventuali perdite, è possibile garantire che la guarnizione sia installata correttamente.

(6) Ispezione preoperativa
Prima che lo scambiatore di calore entri in funzione, eseguire un'ispezione finale. Verificare la presenza di bulloni allentati, assicurarsi che la guarnizione sia correttamente allineata e verificare che non vi siano perdite o anomalie. Se necessario, serrare nuovamente i bulloni per garantire una tenuta adeguata.

4. Errori e soluzioni comuni di installazione
Sebbene l'installazione della guarnizione sembri un processo semplice, alcuni errori comuni possono comunque verificarsi durante il funzionamento effettivo. Ecco alcuni errori comuni e come evitarli:

(1) Serraggio eccessivo o allentamento
Stringere o allentare eccessivamente i bulloni può causare danni alla guarnizione o una scarsa tenuta. Un serraggio eccessivo può causare la rottura o la perdita di elasticità della guarnizione, mentre un allentamento può causare perdite. Pertanto, serrare secondo i requisiti di coppia specificati e applicare una pressione uniforme per garantire che la guarnizione sia sollecitata uniformemente.

(2) Superfici di contatto sporche
Le superfici di contatto sporche sono una causa comune di scarsa tenuta. Qualsiasi polvere, olio o impurità influenzeranno le prestazioni di tenuta della guarnizione, quindi è essenziale assicurarsi che le superfici di contatto siano completamente pulite prima dell'installazione.

(3) Utilizzo di guarnizioni non corrispondenti
L'utilizzo di guarnizioni non corrispondenti (ad esempio di dimensioni errate o di materiale non adatto alle condizioni operative) porterà a guasti alla tenuta. Pertanto, la scelta del materiale e delle dimensioni appropriate della guarnizione è fondamentale. Selezionare una guarnizione adatta in base alle condizioni operative (come temperatura, pressione e mezzo) e assicurarsi che corrisponda alla superficie di contatto dello scambiatore di calore.

(4) Ignorare l'invecchiamento della guarnizione
Le guarnizioni dello scambiatore di calore hanno una durata limitata. L'esposizione a lungo termine ad alte temperature, alta pressione e sostanze chimiche corrosive può causare l'invecchiamento della guarnizione e una diminuzione delle prestazioni di tenuta. Pertanto, ispezionare regolarmente le condizioni della guarnizione e sostituire tempestivamente le guarnizioni invecchiate o danneggiate per garantire la stabilità a lungo termine dell'apparecchiatura.
