Le guarnizioni per giunti anulari possono davvero resistere alle alte pressioni e alle alte temperature?

Nei settori del petrolio, del gas e della trivellazione, le prestazioni di tenuta influiscono direttamente sulla sicurezza delle apparecchiature e sull'efficienza produttiva. Le guarnizioni per giunti anulari, progettate specificamente per ambienti ad alta pressione e alta temperatura, sono ampiamente utilizzate nelle apparecchiature di produzione di petrolio e gas e negli impianti di trivellazione. Tuttavia, molti ingegneri e acquirenti aziendali si chiedono ancora: "Le guarnizioni dei giunti anulari possono davvero funzionare in modo affidabile in condizioni estreme?"
Questo articolo fornirà un'analisi completa di cinque aspetti: principi di progettazione, proprietà dei materiali, standard e specifiche, casi di applicazione pratica e raccomandazioni per la selezione, per rispondere a questa domanda.

1. Principi di progettazione di Guarnizioni per giunti ad anello

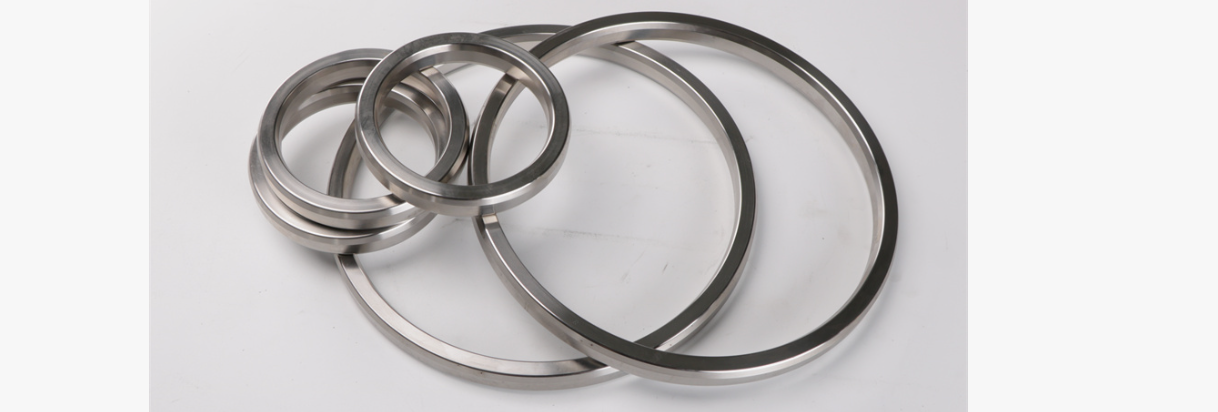

Le guarnizioni Ring Joint, note anche come guarnizioni RTJ (Ring Type Joint), sono componenti di tenuta speciali che ottengono una tenuta efficiente attraverso la pressione meccanica. I principi fondamentali della progettazione includono:

Sigillatura a pressione indotta dai bulloni
Durante l'installazione, i bulloni applicano una pressione uniforme alla flangia, facendo sì che la parte metallica più morbida della guarnizione del giunto anulare fluisca nei piccoli spazi sulla superficie della flangia, formando così una tenuta di contatto metallo-metallo stretta e affidabile.

Sigillatura metallo-metallo
A differenza delle tradizionali guarnizioni morbide, le guarnizioni per giunti ad anello si basano sul flusso del metallo e sulla deformazione plastica per la tenuta, mantenendo la stabilità in condizioni di alta pressione e alta temperatura e sono meno soggette a deformazioni da compressione o perdite.

Progettazione meccanica adattiva
Il design della sezione trasversale della guarnizione del giunto anulare è calcolato con precisione per adattarsi alla rugosità superficiale e alla distribuzione delle sollecitazioni dei diversi materiali della flangia, garantendo prestazioni di tenuta affidabili a lungo termine in condizioni di lavoro estreme.

Questo design esclusivo rende le guarnizioni per giunti anulari la scelta preferita per la tenuta ad alta pressione e alta temperatura nell'industria petrolifera, del gas e chimica.

2. Le proprietà dei materiali determinano la resistenza alle alte pressioni e alle alte temperature
Le prestazioni ad alta pressione e alta temperatura delle guarnizioni per giunti anulari sono strettamente correlate ai materiali utilizzati. I materiali comuni includono:

Metalli teneri: come rame, bronzo alluminio, acciaio dolce o leghe a base di nichel, che possiedono buone proprietà di plasticità e tenuta.

Acciaio legato ad alta temperatura: resistente al calore e alla corrosione, mantenendo la resistenza in condizioni operative ad alta temperatura.

Le caratteristiche del materiale influiscono direttamente sulla resistenza alla pressione e alla temperatura delle guarnizioni dei giunti anulari. Ad esempio, secondo gli standard API 6A e ASME B16.20, le guarnizioni ad anello progettate con materiali e dimensioni specifici possono resistere a pressioni di centinaia di bar e temperature di centinaia di gradi Celsius, soddisfacendo i rigorosi requisiti operativi delle apparecchiature per le teste dei pozzi di petrolio e gas, delle teste di perforazione e delle condutture.

3. Le specifiche standard garantiscono l'affidabilità
Per garantire l'affidabilità delle guarnizioni anulari in ambienti ad alta pressione e alta temperatura, sono stati stabiliti numerosi standard industriali nazionali e internazionali:

API 6A: standard per valvole e apparecchiature per teste pozzo nell'industria del petrolio e del gas, che copre valori di pressione, dimensioni e requisiti dei materiali.

API 17D: standard per apparecchiature sottomarine, che garantisce prestazioni di tenuta in ambienti sottomarini ad alta pressione.

ASME B16.20: standard per tubazioni industriali e sigillatura di flange, che regola la produzione e il test delle guarnizioni ad anello.

Aderendo rigorosamente a questi standard, la resistenza alla pressione, la resistenza alla temperatura e le prestazioni a prova di perdite delle guarnizioni anulari sono verificate a livello tecnico, consentendo alle aziende di utilizzarle con sicurezza in apparecchiature critiche.

4. Prestazioni delle guarnizioni anulari nelle applicazioni pratiche
Testa pozzo di petrolio e gas e attrezzature di perforazione
Le guarnizioni ad anello sono ampiamente utilizzate nelle teste dei pozzi ad alta pressione, nei giunti dei tubi di perforazione, nelle valvole degli alberi di Natale e in altre apparecchiature. Il loro principio di tenuta metallica mantiene la tenuta anche in caso di improvvisi sbalzi di pressione e temperature elevate, prevenendo perdite di olio e gas e garantendo la sicurezza della produzione.

Condotte petrolchimiche
Nelle condotte per vapore ad alta temperatura o nelle condotte che trasportano fluidi corrosivi, le proprietà di resistenza alle alte temperature e alla corrosione delle guarnizioni anulari riducono significativamente gli incidenti legati alle perdite e migliorano l'affidabilità operativa delle condotte.

5. Raccomandazioni per la selezione e l'installazione
Per sfruttare appieno le prestazioni ad alta pressione e alta temperatura delle guarnizioni anulari, le aziende dovrebbero prestare attenzione ai seguenti punti:

Selezionare le guarnizioni in base alla pressione nominale
Ambienti operativi diversi hanno pressioni e temperature diverse; pertanto, durante la selezione è necessario considerare i requisiti di pressione previsti dagli standard API e ASME.

Abbinare correttamente il materiale e le dimensioni della flangia
La guarnizione dell'anello deve corrispondere al materiale, alla durezza e alle dimensioni della superficie della flangia per garantire un'efficace tenuta metallo-metallo.

Coppia di installazione corretta
L'applicazione di una coppia uniforme dei bulloni è fondamentale per garantire una tenuta affidabile. Durante l'installazione è necessario utilizzare una chiave dinamometrica secondo le procedure standard.

Ispezione e manutenzione regolari
Sebbene le guarnizioni dei giunti ad anello funzionino stabilmente in ambienti ad alta pressione e ad alta temperatura, è ancora necessaria un'ispezione regolare della superficie della flangia e delle condizioni della guarnizione dopo un uso prolungato per garantire un funzionamento sicuro e continuo.

Le guarnizioni per giunti ad anello possono infatti resistere ad alta pressione e alta temperatura, grazie al loro esclusivo design di tenuta in metallo, materiali di alta qualità, standard e specifiche rigorosi e metodi di installazione scientifici. Nelle apparecchiature per tubazioni di petrolio, gas naturale, trivellazione e ad alta temperatura e alta pressione, le guarnizioni per giunti anulari non solo forniscono una tenuta affidabile, ma migliorano anche significativamente la sicurezza delle apparecchiature e l'efficienza produttiva.
Per le aziende, la scelta di guarnizioni per giunti ad anello di alta qualità conformi agli standard API 6A, API 17D e ASME B16.20 e il rigoroso rispetto delle procedure di installazione e manutenzione è fondamentale per garantire il funzionamento sicuro e regolare delle operazioni ad alta pressione e alta temperatura.
