Perché le guarnizioni metalliche ondulate sono insostituibili in condizioni di alta temperatura e alta pressione?

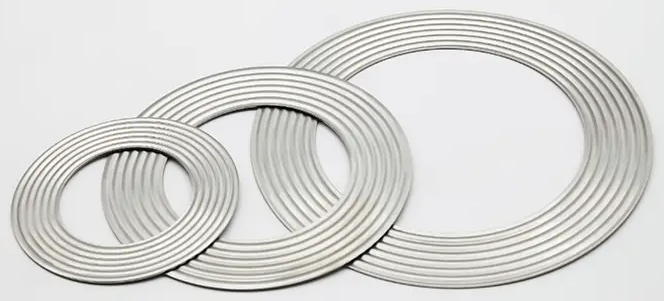

Nei settori petrolchimico, elettrico, nucleare e in altri settori industriali, le condizioni di lavoro ad alta temperatura e alta pressione (HT/HP) impongono requisiti molto severi sulle prestazioni delle guarnizioni. Le guarnizioni ordinarie sono soggette a guasti in condizioni estreme, con conseguenti perdite di fluido, danni alle apparecchiature e persino incidenti di sicurezza. La guarnizione ondulata in metallo è diventata una scelta insostituibile in condizioni di alta temperatura e alta pressione grazie al suo design strutturale unico e alle proprietà del materiale.

1. Proprietà del materiale: resistenza alle alte temperature, resistenza alle alte pressioni, resistenza alla corrosione

Resistenza alle alte temperature (-200℃~1000℃)

Le guarnizioni metalliche ondulate sono realizzate con materiali in lega ad alte prestazioni e possono resistere a temperature estreme:

Acciaio inossidabile (316/321): adatto per -200℃~600℃, resistente alla corrosione generale.

Inconel 600/625: resistenza a temperature fino a 1000 ℃, resistente alla corrosione da idrogeno solforato (H₂S).

Hastelloy C-276: resistente agli acidi forti (come acido cloridrico, acido solforico) e all'ossidazione ad alta temperatura.

Confronto: le guarnizioni non metalliche (come grafite, gomma) si carbonizzano o fondono a temperature superiori a 500 ℃, mentre le normali guarnizioni piatte metalliche sono soggette a deformazione da scorrimento alle alte temperature.

Resistenza alla deformazione ad alta pressione (>50MPa)

La struttura ondulata in metallo può deformarsi elasticamente sotto alta pressione per compensare la leggera irregolarità della superficie della flangia e prevenire guasti alla tenuta.

Resistenza allo scorrimento: il tasso di recupero elastico delle guarnizioni ondulate è superiore al 90%, mentre le guarnizioni metalliche piatte sono soggette a deformazione plastica sotto alta pressione, con conseguente allentamento e perdite dei bulloni.

Resistenza alla corrosione e compatibilità con i fluidi

Tecnologia di rivestimento superficiale: è possibile placcare PTFE (resistenza agli acidi e agli alcali), argento (conduttività termica migliorata) o nichel (resistenza alla corrosione degli ioni cloruro).

Mezzi applicabili: gas acido (CO₂, H₂S), alcali forti, metallo liquido, ecc.

Confronto: le guarnizioni in gomma tendono a gonfiarsi se esposte all'olio, mentre le guarnizioni in grafite tendono a polverizzarsi in un ambiente fortemente ossidante.

2. Vantaggi strutturali: compensazione elastica ed elevate prestazioni di tenuta

Meccanismo di compensazione elastica dell'ondulazione

La struttura picco-valle dell'ondulazione produce una deformazione elastica quando è sotto pressione, adattandosi automaticamente alle irregolarità della superficie della flangia.

Prestazioni in estensione: anche se il precarico del bullone diminuisce, la struttura ondulata può comunque mantenere la tenuta (le guarnizioni piatte perdono una volta allentate).

Design composito multistrato (guarnizione migliorata)

Grafite flessibile esterna ondulata metallica interna: resistenza del metallo e tenuta non metallica.

Scenario applicativo: conduttura principale del vapore di una centrale nucleare (deve essere resistente alle alte temperature e alle radiazioni allo stesso tempo).

Confronto: le guarnizioni metalliche piatte non possono adattarsi alla deformazione della flangia e sono soggette a perdite a causa della concentrazione locale delle sollecitazioni.

Confronto prestazionale con guarnizioni tradizionali :

3. Punti di manutenzione di guarnizione metallica ondulata

• Precauzioni per l'installazione

Ispezione prima dell'installazione

Stato della guarnizione: verificare che non siano presenti rientranze, crepe o corrosione (soprattutto nella zona ondulata).

Superficie della flangia: pulire e controllare la planarità (rugosità Ra≤0,8μm), assenza di graffi o ruggine.

Bulloni: utilizzare bulloni nuovi o verificare che non vi siano deformazioni da trazione e applicare un agente antigrippante sulle filettature.

Passaggi di installazione corretti

Posizionamento centrale: la guarnizione deve coprire completamente la superficie di tenuta della flangia e non è consentita alcuna deviazione.

Controllo del precarico: serraggio incrociato in più fasi secondo la coppia standard (come il metodo in tre fasi 50%-80%-100% raccomandato da ASME B16.5).

Evitare la sovrapressione: una coppia eccessiva può causare il collasso dell'ondulazione (fare riferimento al tasso di compressione fornito dal produttore, solitamente 30%-50%).

Comportamento vietato:

Riutilizzo di guarnizioni appiattite (cedimento elastico).

Utilizzare martelli o strumenti pneumatici per installare violentemente.

• Norme di smontaggio e sostituzione

Situazioni in cui è necessaria la sostituzione

Danno alla struttura ondulata: ondulatura appiattita, rotta o parzialmente collassata (perdita di elasticità).

Corrosione/usura: sul substrato metallico sono visibili vaiolature, crepe o perdite di rivestimento su larga scala.

Cronologia delle perdite: perdite ripetute nella stessa posizione della guarnizione indicano un guasto della tenuta.

Processo di smontaggio sicuro

Scaricare la pressione e raffreddare a temperatura ambiente.

Allentare i bulloni in ordine incrociato per evitare lo scoppio improvviso della superficie della flangia.

Pulire i residui della vecchia guarnizione (non utilizzare strumenti affilati per raschiare la flangia).

• Specifiche di stoccaggio e trasporto

Condizioni di conservazione

Ambiente: temperatura 5-30℃, umidità ≤60%, lontano da gas acidi e alcalini corrosivi.

Confezione: scatola rigida originale a prova di umidità per la conservazione, senza impilamento o piegatura.

Requisiti di trasporto

Fissato in una scatola antiurto per evitare la deformazione dell'ondulazione causata dagli urti.

Le etichette indicano "Non premere" e "Resistente all'umidità".
