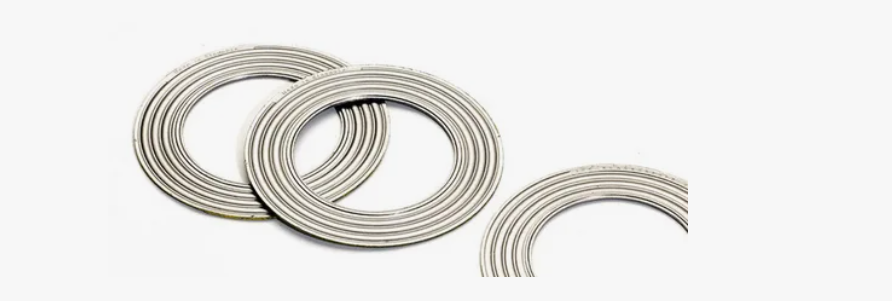

Guarnizioni metalliche ondulate , come materiale di tenuta ad alte prestazioni, sono ampiamente utilizzati in settori quali quello petrolchimico, dell'energia, dell'energia e della produzione di macchinari. In condizioni di alta temperatura, alta pressione, altamente corrosive o che cambiano ciclicamente, le guarnizioni metalliche ondulate, con il loro eccellente recupero elastico e resistenza alla compressione, sono diventate la scelta ideale per sigillare le flange in molte apparecchiature. Tuttavia, non importa quanto siano buone le prestazioni della guarnizione, un'installazione non corretta può causare perdite, schiacciamenti o persino incidenti di sicurezza. Pertanto, l'installazione corretta è fondamentale.
Di seguito vengono dettagliati l'uso corretto delle guarnizioni metalliche ondulate sotto tre aspetti: preparazione pre-installazione, punti di assemblaggio ed errori comuni.
1. Preparazione pre-installazione
Prima di installare le guarnizioni metalliche ondulate, sono necessarie una serie di controlli e conferme per garantire che la guarnizione si trovi in un ambiente operativo idoneo.
(1) Controllare se la superficie della flangia è piana e pulita
La superficie di tenuta della flangia deve essere esente da graffi, bave, ruggine o frammenti residui di guarnizione.
Pulire con una spazzola metallica o un solvente.
La rugosità superficiale deve soddisfare i requisiti della guarnizione; in caso contrario, ciò influenzerà le prestazioni di tenuta.
Soprattutto per le guarnizioni metalliche i requisiti di qualità della superficie di tenuta sono ancora più elevati; eventuali difetti potrebbero causare perdite.
(2) Confermare le specifiche e il modello della guarnizione
Prima dell'installazione, controllare:
Se il materiale della guarnizione è adatto alle condizioni di lavoro (ad esempio acciaio inossidabile, rivestimento in grafite, ecc.)
Se le dimensioni corrispondono alla flangia
Se lo spessore è appropriato
Se i valori nominali di temperatura e pressione soddisfano i requisiti
Evitare l'uso di guarnizioni "abbastanza vicine" per evitare di compromettere l'effetto di tenuta.
(3) Controllare se la struttura ondulata è intatta
Le ondulazioni costituiscono la struttura centrale per il recupero elastico e le prestazioni di tenuta della guarnizione. Prima dell'installazione è necessario verificare che:
Le ondulazioni non sono rotte
Non c'è alcuna deformazione evidente
Gli strati di grafite, PTFE e altri strati di rivestimento sono saldamente in posizione e non sono caduti.
Se viene riscontrato un danno, deve essere sostituito immediatamente.
2. Punti chiave per l'installazione di guarnizioni metalliche ondulate
Le corrette procedure di installazione possono migliorare efficacemente le prestazioni di tenuta e la durata.
(1) Centratura corretta
La guarnizione deve essere centrata esattamente sulla flangia e non può essere spostata. L'eccentricità porterà a uno stress irregolare, causando:
La sovrapressione in alcune aree porta al danneggiamento della guarnizione
Pressione insufficiente in alcune aree che causa perdite
Se la flangia è grande, si consiglia di utilizzare uno strumento di posizionamento temporaneo per facilitare l'installazione.
(2) Serraggio uniforme e simmetrico dei bulloni
Il serraggio è un passaggio cruciale nell'installazione delle guarnizioni metalliche ondulate e deve seguire il principio della "segmentazione della simmetria":
Le fasi di serraggio sono solitamente le seguenti:
Innanzitutto, pre-serrare con una coppia del 30%.
In secondo luogo, serrare uniformemente con una coppia del 60%.
Terzo, raggiungi la coppia del 100%.
Infine, ricontrolla in diagonale
Questo metodo garantisce uno stress costante sulla guarnizione, evitando un'eccessiva compressione da un lato o una tenuta insufficiente dall'altro.
(3) Controllare la forza di serraggio appropriata
Le guarnizioni metalliche ondulate hanno requisiti specifici per la forza di serraggio:
Troppo basso: tenuta inadeguata, che causa perdite
Troppo alto: le ondulazioni vengono danneggiate, perdendo la loro elasticità e capacità di recupero
Si consiglia di serrare in base al modello della guarnizione, al grado della flangia e alle specifiche del bullone, facendo riferimento alla tabella delle coppie fornita dal produttore.
(4) Evitare di applicare il lubrificante direttamente sulla superficie della guarnizione
Alcuni installatori sono abituati ad applicare olio o grasso sulla superficie della guarnizione, il che influenzerà l'attrito tra la guarnizione e la superficie di tenuta, portando a:
Slittamento della guarnizione
Sigillatura instabile
Concentrazione dello stress
Il lubrificante deve essere applicato solo in piccole quantità sui bulloni e non deve mai essere applicato alla guarnizione.
3. Punti chiave da verificare dopo l'installazione
Dopo l'installazione è necessaria un'ispezione completa:
(1) Confermare se la coppia del bullone soddisfa lo standard
Utilizzare una chiave dinamometrica per la nuova ispezione per evitare errori causati dal giudizio manuale.
(2) Controllare eventuali cambiamenti nel gioco della flangia
Lo spazio su entrambi i lati della flangia dovrebbe essere coerente; altrimenti indica:
La guarnizione non è centrata
Forza del bullone irregolare
È necessario un nuovo aggiustamento.
(3) Osservazione delle perdite durante un ciclo di prova
Prestare molta attenzione durante la pressurizzazione o il riscaldamento del sistema:
Qualsiasi leggera perdita
Eventuali suoni o vibrazioni anomali
Eventuali surriscaldamenti localizzati
Se necessario, eseguire un serraggio termico secondario per migliorare le prestazioni di tenuta.
4. Evita questi errori comuni
Quando si installano guarnizioni metalliche ondulate, è molto probabile che i seguenti errori causino perdite o danni:
Utilizzando direttamente le vecchie guarnizioni
Superficie della guarnizione contaminata da olio, acqua o impurità
Continuare ad utilizzare flange gravemente deformate
Non serrare i bulloni secondo gli standard di coppia
Utilizzo delle guarnizioni oltre le condizioni operative (temperatura o pressione eccessiva)
Evitare questi problemi garantisce una tenuta veramente affidabile.
Le guarnizioni metalliche ondulate possiedono un'ottima tenuta e adattabilità, ma solo se installate correttamente. Solo eseguendo ispezioni approfondite prima dell'installazione, garantendo una distribuzione uniforme delle sollecitazioni durante l'installazione ed eseguendo controlli post-installazione, la guarnizione può raggiungere la durata di vita e le prestazioni di tenuta previste. Per le apparecchiature industriali, una piccola guarnizione è fondamentale per il funzionamento sicuro dell'intero sistema; pertanto, l'installazione non deve essere presa alla leggera.
