Quali sono le funzioni delle guarnizioni Kammprofile?

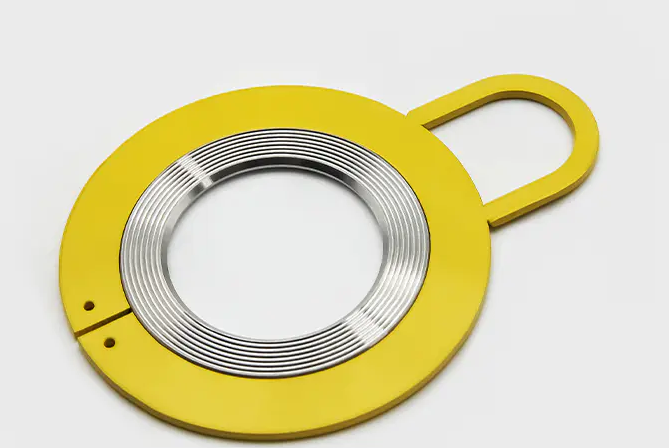

Guarnizioni a profilo Kamm sono guarnizioni metalliche appositamente progettate con dentellature anulari o radiali (modelli di denti) sulla superficie, utilizzate principalmente per migliorare le prestazioni anti-allentamento, antivibranti e di tenuta delle connessioni. Le guarnizioni dentate sono solitamente costituite da un'anima metallica monopezzo con dentellature o scanalature concentriche su entrambe le superfici di tenuta, solitamente ricoperte con materiali di tenuta morbidi come grafite o PTFE (politetrafluoroetilene).

1. Struttura e tipologia

(1) Struttura di base

Materiale: solitamente acciaio al carbonio, acciaio inossidabile (come 304/316), rame o lega.
Design dei denti:
Tipologia a dente esterno: le dentellature sono distribuite sul bordo esterno della guarnizione, adatte per superfici più morbide (come l'alluminio).
Tipo di dente interno: le dentellature sono sull'anello interno per proteggere l'aspetto delle parti collegate.
Tipo di dente interno ed esterno: dentellature su due lati, effetto anti-allentamento più forte.

(2) Tipi comuni

Guarnizione dentata standard: di tipo generale, utilizzata per antiallentamento generale.
Guarnizione dentata conica: con cono, adatta per la tenuta ad alta pressione (come il collegamento a flangia).

2. Funzioni delle guarnizioni dentate

(1) Antiallentamento e antivibrazione

Impegno meccanico: le dentellature sono incorporate nella superficie del connettore per formare un interblocco fisico, resistendo efficacemente all'allentamento causato da vibrazioni, urti o carichi dinamici.
Compensazione elastica: fornisce una tensione continua dopo la deformazione sotto pressione e può rimanere teso anche se il bullone si ritira leggermente.

(2) Dispersione dello stress

La struttura dentellata espande l'area di contatto e riduce il rischio di schiacciamento della superficie del connettore (soprattutto materiali morbidi come alluminio e plastica).

(3) Sigillatura ausiliaria

Riempie le microscopiche irregolarità della superficie di contatto e può migliorare le prestazioni di tenuta in ambienti a bassa pressione se combinato con sigillanti.

(4) Conduttività elettrica/termica

I materiali metallici possono migliorare la conduzione di corrente o le prestazioni di dissipazione del calore delle parti di connessione (come la messa a terra elettrica, il fissaggio del radiatore).
Scenari applicabili
Attrezzature ad alte vibrazioni: motori, trasporti ferroviari, turbine eoliche.
Parti di carico dinamico: macchinari di ingegneria, sospensioni automobilistiche.
Collegamento in materiale morbido: impedisce l'allentamento dei bulloni in lega di alluminio o plastica.

3. Standard di sostituzione delle guarnizioni dentate

(1) Standard chiari per la sostituzione

I denti seghettati sono gravemente usurati o smussati
Prestazioni: la punta del dente è visibilmente usurata e piatta e perde la sua affilatura (nessun graffio se graffiato con un'unghia).
Conseguenze: perdita della capacità di mordere e riduzione delle prestazioni anti-allentamento.

(2) Deformazione o fessurazione della guarnizione

Prestazioni: deformazione generale, frattura della radice del dente o crepe.
Conseguenze: Impossibile distribuire uniformemente la pressione, il che può causare danni al collegamento.

(3) Allentamento ripetuto del bullone

Prestazioni: la stessa posizione rimane allentata dopo molteplici serraggi e sono esclusi altri motivi (come danni alla filettatura del bullone).
Causa: le dentellature della guarnizione hanno ceduto e non possono fornire una tensione continua.

(4) Guasto alla tenuta

Prestazioni: si verificano perdite quando viene utilizzato con una guarnizione (come una perdita di liquido/gas dall'interfaccia della flangia).
Causa: I denti della guarnizione sono schiacciati e non riescono a colmare le irregolarità della superficie.
(5) Corrosione o deterioramento del materiale
Prestazioni: penetrazione della ruggine, verderame (guarnizione in rame) o ossidazione ad alta temperatura (superficie bluastra, fragile). Rischio: resistenza ridotta, possibile rottura e contaminazione del sistema (come le linee idrauliche).
