Guarnizione Kammprofile contro Guarnizione a spirale: il confronto diretto
Per le applicazioni in cui contano maggiormente il controllo dello spessore installato, la bassa perdita di carico dei bulloni e le prestazioni stabili attraverso cicli termici ripetuti, come scambiatori di calore, raffreddatori e flange di recipienti ad alta integrità, la costruzione di guarnizioni kammprofile è generalmente la scelta tecnica più forte. Per le flange di tubazioni, valvole e pompe per uso generale che coprono un'ampia gamma di classi di pressione, la guarnizione a spirale rimane l'opzione più comunemente specificata e ampiamente disponibile. Nessuna delle due famiglie di guarnizioni è universalmente superiore. La scelta giusta dipende dalla finitura superficiale della flangia, dall'intervallo di temperature di esercizio, dai requisiti di stabilità del carico dei bulloni e dall'attrezzatura specifica su cui la guarnizione sigilla.
Questo guarnizione a profilo kamm vs guarnizione spirometallica il confronto esamina le differenze strutturali, le tendenze delle prestazioni di tenuta, la gestione della temperatura da parte del materiale di rivestimento, i modelli di utilizzo tipici del settore e un quadro di selezione pratico in modo che ingegneri, team di approvvigionamento e pianificatori della manutenzione possano abbinare il giusto tipo di guarnizione all'applicazione che hanno di fronte.
- Le guarnizioni Kammprofile utilizzano un solido nucleo metallico scanalato con strati di rivestimento morbidi, che conferiscono loro uno spessore installato inferiore e una deformazione a compressione ridotta.
- Le guarnizioni a spirale utilizzano avvolgimenti alternati di nastro metallico formato e materiale di riempimento, conferendo loro flessibilità su un'ampia gamma di tipi di flangia.
- Un tipico confronto guarnizioni camprofile punta verso i progetti con profilo kamm per gli scambiatori di calore, mentre i progetti con avvolgimento a spirale rimangono un valore predefinito comune per le tubazioni generali.
- Entrambe le famiglie di guarnizioni sono comunemente disponibili con rivestimento in grafite, PTFE o mica a seconda della temperatura operativa e dell'esposizione al fluido di processo.
Comprensione della costruzione della guarnizione Kammprofile
A guarnizione a profilo kamm , a volte indicata nel settore utilizzeo la guarnizione camprofile in ortografia alternativa, è una guarnizione semimetallica costruita attorno a un nucleo metallico solido che viene lavorato con una serie di sottili scanalature concentriche su entrambe le facce di tenuta. Questo nucleo scanalato viene quindi ricoperto con un sottile strato sigillante morbido, molto spesso grafite, PTFE o mica, che viene incollato, fissato meccanicamente o laminato sulla superficie lavorata.
Struttura centrale e profilo scanalato
Le scanalature su un nucleo kammprofile concentrano il carico disponibile del bullone lungo una serie di picchi di contatto stretti anziché distribuirlo uniformemente su tutta la faccia. Questo modello di sollecitazione concentrato consente allo strato morbido di rivestimento di fluire nelle microscopiche irregolarità superficiali sulla flangia mentre il nucleo solido sottostante resiste alla compressione eccessiva e mantiene la stabilità dimensionale. Poiché il nucleo sostiene il carico strutturale, una guarnizione industriale con profilo kamm mostra generalmente una deformazione a compressione inferiore e un minore rilassamento nel tempo rispetto a un foglio di guarnizione più morbido e puramente non metallico.
Opzioni dello strato di sigillatura
Il sottile strato di rivestimento sopra il nucleo scanalato è ciò che effettivamente entra in contatto con la superficie della flangia e chiude i percorsi di perdita a livello micro. La scelta del rivestimento è in gran parte determinata dal fluido di processo e dall'intervallo di temperature di esercizio, con la grafite che copre la finestra più ampia per usi generali, il PTFE adatto a servizi chimicamente aggressivi o corrosivi e la mica riservata ad applicazioni a temperature più elevate dove l'ossidazione della grafite diventa un problema.
Comprensione della costruzione di guarnizioni a spirale
Una guarnizione a spirale è costruita avvolgendo una striscia metallica preformata a forma di V o a W insieme a un nastro di riempimento morbido, tipicamente grafite flessibile o PTFE, attorno a un mandrino in strati alternati. Il risultato è un anello stratificato simile a una molla che viene poi dotato di un anello interno, di un anello esterno o di entrambi, a seconda del tipo di flangia e della classe di pressione che servirà.
Modello di avvolgimento e materiale di riempimento
Gli strati alternati di metallo e riempitivo conferiscono alla guarnizione a spirale un grado di resilienza incorporata, consentendole di accogliere piccoli movimenti della flangia o piccole irregolarità superficiali senza perdere immediatamente il contatto di tenuta. L'avvolgimento metallico fornisce resistenza meccanica e recupero, mentre il nastro di riempimento riempie lo spazio microscopico tra l'avvolgimento e la faccia della flangia su ogni strato.
Supporto per anello interno ed esterno
Un anello interno, quando montato, impedisce all'avvolgimento di deformarsi verso l'interno sotto pressione e protegge il materiale di riempimento dall'erosione dovuta al flusso di processo nel foro. Un anello di centraggio esterno mantiene la guarnizione correttamente posizionata sulla flangia e funge da arresto di compressione, contribuendo a prevenire un serraggio eccessivo durante l'installazione. Questo sistema di supporto ad anello è uno dei motivi per cui le guarnizioni a spirale sono così ampiamente utilizzate in un'ampia gamma di tipi di flange standard.
Differenze strutturali e di design
La tabella seguente riassume le distinzioni strutturali generali che emergono più spesso in a guarnizione a profilo kamm vs spiral wound gasket discussione, in base al modo in cui ciascuna famiglia di guarnizioni viene tipicamente costruita e installata.
| Caratteristica | Guarnizione Kammprofile | Guarnizione a spirale |
|---|---|---|
| Struttura centrale | Anima solida in metallo scanalato | Nastri metallici avvolti e strati di riempimento |
| Spessore installato tipico | Profilo più sottile e compatto | Profilo relativamente più spesso |
| Compressione impostata nel tempo | Generalmente più basso | Moderato |
| È necessaria la finitura superficiale della flangia | Preferisce una finitura lavorata più liscia | Tollera una gamma di finiture più ampia |
| Rigidità strutturale | Nucleo più alto e solido | Moderato, more flexible |
| Modello di utilizzo comune | Scambiatori di calore, reattori, flange ad alta integrità | Tubazioni generali, valvole, pompe |
Gestione della temperatura affrontando il materiale
Il materiale di rivestimento o di riempimento utilizzato su una guarnizione generalmente ha una maggiore influenza sulla temperatura massima di esercizio rispetto all'architettura della guarnizione di base stessa. Il grafico a linee riportato di seguito illustra le tendenze tipiche di gestione della temperatura tra le opzioni di rivestimento in PTFE, grafite flessibile e mica per entrambe le famiglie di guarnizioni.
Le guarnizioni con rivestimento in mica generalmente supportano l'intervallo di temperature più elevato tra le tre opzioni di rivestimento comuni e una guarnizione con profilo kamm rivestito in mica tende a mantenere questo vantaggio un po' più di una guarnizione a spirale avvolta con rivestimento in mica perché il nucleo solido scanalato aiuta ad ancorare lo strato di rivestimento contro lo sfaldamento durante cicli termici ripetuti. Ciò rende i design dei profili kamm con rivestimento in mica una raccomandazione comune per le applicazioni industriali di guarnizioni kammprofile in apparecchiature di processo a temperature più elevate.
Distribuzione delle applicazioni di settore
L'istogramma seguente mostra una distribuzione generale e illustrativa di dove le guarnizioni Kammprofile sono tipicamente specificate nelle categorie di apparecchiature industriali, sulla base di modelli di utilizzo comuni osservati nel settore della tenuta dei fluidi.
Gli scambiatori di calore rappresentano la quota generale più ampia della domanda di guarnizioni kammprofile, in linea con l'esigenza di una guarnizione sottile e dimensionalmente stabile che possa essere ripetuta su molte flange di fasci tubieri su una singola unità. Recipienti a pressione, tubazioni petrolchimiche, apparecchiature per la produzione di energia e applicazioni marine o di costruzione navale completano le restanti categorie di utilizzo comune.
Confronto radar delle prestazioni complessive
Il grafico radar riportato di seguito riassume sei dimensioni prestazionali generali affiancate, fornendo una rapida lettura visiva di dove ciascuna famiglia di guarnizioni tende ad avere un vantaggio.
La forma complessiva mostra che le guarnizioni Kammprofile migliorano le prestazioni di tenuta, la resistenza alla temperatura e la rigidità strutturale, in gran parte grazie al solido nucleo scanalato. Le guarnizioni a spirale avvolte sono all'avanguardia in termini di facilità di installazione e versatilità di applicazione, riflettendo la loro lunga storia come opzione ampiamente fornita e ampiamente compatibile con le tubazioni industriali generali.
Opzioni materiali e strati di rivestimento
Entrambe le famiglie di guarnizioni sono generalmente costituite da un insieme simile di materiali interni e di rivestimento, selezionati per adattarsi alle condizioni del fluido di processo, della temperatura e della pressione della flangia da sigillare. Un fornitore competente di guarnizioni in grafite metallica offrirà generalmente combinazioni su entrambe le linee di prodotti in modo che i team di ingegneri possano standardizzare la scelta dei materiali ove possibile.
| Componente | Opzioni comuni | Note tipiche |
|---|---|---|
| Kammprofile Nucleo in metallo | Acciaio inossidabile, acciaio al carbonio, acciaio legato | Selezionato in base all'esposizione alla corrosione e alla classe di pressione |
| Strato di rivestimento Kammprofile | Grafite, PTFE, mica | Determina la resistenza chimica e la temperatura massima |
| Avvolgimento a spirale in metallo | Acciaio inossidabile, acciaio legato | Fornisce la molla come recupero meccanico |
| Materiale di riempimento della ferita a spirale | Grafite, PTFE | Riempie i microspazi tra gli avvolgimenti e la superficie della flangia |
Confronto delle guarnizioni Camprofile per caso d'uso nel settore
L'esame di un confronto più ampio tra le comuni categorie di guarnizioni di apparecchiature industriali aiuta a chiarire perché una famiglia di guarnizioni tende ad essere specificata più spesso di un'altra in un dato contesto.
Scambiatori di calore And Coolers
Una guarnizione a profilo kamm dello scambiatore di calore è generalmente preferita per le flange del fascio tubiero e della copertura dei canali perché il profilo scanalato sottile si adatta a spazi installati più stretti e mantiene il carico dei bulloni in modo più coerente attraverso ripetuti cicli termici di avvio e arresto.
Recipienti a pressione And Reactors
I passi d'uomo e le flange di accesso di recipienti di diametro maggiore richiedono spesso una guarnizione con profilo kamm personalizzato, dimensionata per adattarsi a cerchi di bulloni e profili di scanalatura specifici, supportando una tenuta uniforme su diametri di flangia considerevoli.
Flange generali per tubazioni e valvole
I tratti di tubazione standard, i coperchi delle valvole e le flange del corpo della pompa continuano a fare molto affidamento sui design delle guarnizioni a spirale grazie alla loro ampia compatibilità con un'ampia gamma di finiture superficiali della flangia e alla loro pronta disponibilità in dimensioni comuni.
Come scegliere tra profilo Kamm e guarnizione spirometallica
L'elaborazione delle seguenti considerazioni in ordine generalmente aiuta a restringere la decisione tra le due famiglie di guarnizioni per una flangia o un pezzo di attrezzatura specifico.
- Esaminare l'intervallo di temperatura operativa e la frequenza con cui l'apparecchiatura passa dalle condizioni calde a quelle fredde.
- Controllare lo spazio installato disponibile sulla flangia, poiché una guarnizione scanalata più sottile può adattarsi in modo più coerente a spazi più ristretti.
- Verificare la finitura superficiale della flangia, tenendo presente che una faccia lavorata più liscia generalmente si adatta bene a una guarnizione con profilo kamm.
- Valutare le esigenze di stabilità del carico dei bulloni, in particolare sulle apparecchiature che vengono aperte e richiuse per l'ispezione su base regolare.
- Adattare il materiale di rivestimento o di riempimento al fluido di processo e ai suoi requisiti di compatibilità chimica.
- Determinare se è necessaria una dimensione personalizzata della guarnizione con profilo kamm o se una dimensione standard del catalogo con spirale avvolta è adatta all'applicazione.
Considerazioni sull'installazione e sulla manutenzione
Una corretta pratica di installazione ha un effetto diretto sul rendimento in servizio di ciascuna famiglia di guarnizioni, indipendentemente dal tipo selezionato.
- Stringere gradualmente i bulloni della flangia utilizzando uno schema a stella o a croce anziché uno schema sequenziale attorno alla flangia.
- Applicare la coppia in più fasi anziché raggiungere la coppia completa al primo passaggio per favorire un carico uniforme sulla guarnizione.
- Ispezionare e pulire la superficie della flangia prima dell'installazione, rimuovendo eventuali residui di vecchie guarnizioni o detriti superficiali.
- Ricontrollare la coppia di serraggio dei bulloni dopo che l'apparecchiatura ha completato il primo ciclo termico in servizio.
- Conservare le guarnizioni di ricambio in piano, al riparo dall'umidità e dalla luce solare diretta, finché non sono pronte per l'installazione.
- Evitare di riutilizzare una guarnizione che è già stata compressa una volta, poiché il suo strato sigillante avrà preso una presa permanente.
Collaborare con un produttore professionale di guarnizioni Kammprofile
Ningbo Rilson Sealing Material Co., Ltd è stata fondata nel 2007 e ha sede a Ningbo, nella provincia di Zhejiang, e gestisce uno stabilimento produttivo di 20.000 metri quadrati dedicato al funzionamento sicuro e affidabile dei sistemi di tenuta dei fluidi. L'azienda gestisce più linee di produzione ed è specializzata nella progettazione e produzione di guarnizioni di tenuta e relativi materiali di tenuta per i settori petrolifero, chimico, energetico, della costruzione navale e della produzione di macchinari, con clienti situati in molte regioni del mondo.

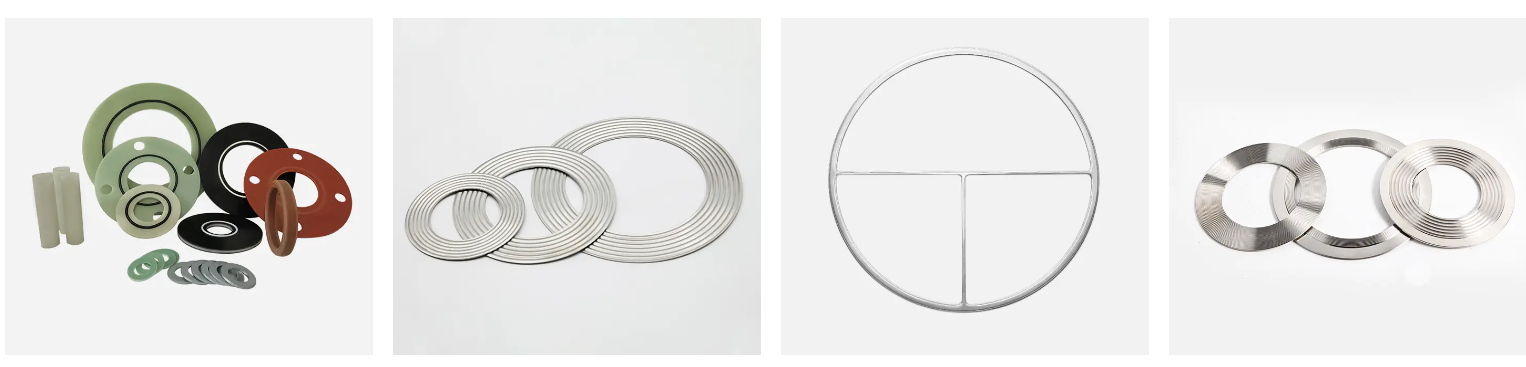

Come esperto guarnizione a profilo kamm manufacturer and guarnizione a profilo kamm supplier , Rilson produce nello stesso sito anche guarnizioni a spirale, guarnizioni per giunti ad anello, guarnizioni metalliche ondulate, guarnizioni per kit di isolamento e guarnizioni non contenenti amianto, il che supporta un controllo di qualità coerente quando i clienti confrontano le due famiglie di prodotti fianco a fianco. L'azienda può operare anche come a produttore di guarnizioni camprofile per progetti che richiedono a guarnizione con profilo kamm personalizzato abbinato a un disegno specifico della flangia, inclusi metallo centrale, materiale di rivestimento, profilo della scanalatura e dimensione esterna. Come a fornitore di guarnizioni in grafite metallica , Rilson fornisce anche prodotti con rivestimento in grafite e riempiti di grafite utilizzati su linee a profilo kamm e a spirale avvolta per scambiatori di calore e servizi generali di tubazioni.
L'azienda incentra le proprie attività sui principi di integrità, precisione, innovazione e successo reciproco, con l'obiettivo di supportare i clienti nel settore della tenuta dei fluidi con comunicazioni ingegneristiche coerenti e capacità di produzione durante tutto il processo di approvvigionamento.
Domande frequenti
Q1: Cos'è una guarnizione Kammprofile?
Una guarnizione kammprofile è una guarnizione semimetallica costituita da un solido nucleo metallico scanalato ricoperto da un sottile strato sigillante morbido come grafite, PTFE o mica.
Q2: Cos'è una guarnizione a spirale?
Una guarnizione spirometallica è formata avvolgendo una striscia metallica preformata insieme ad un nastro di riempimento morbido in strati alternati, tipicamente supportati da anelli interni ed esterni.
Q3: Qual è la differenza principale tra la guarnizione kammprofile e la guarnizione a spirale?
Una guarnizione a profilo kamm si basa su un nucleo scanalato solido per rigidità e bassa deformazione a compressione, mentre una guarnizione a spirale si basa su avvolgimenti metallici stratificati e riempitivo per un recupero simile a una molla.
Q4: Quale tipo è generalmente preferito per gli scambiatori di calore?
Una guarnizione a profilo kamm per scambiatore di calore è comunemente preferita perché il suo profilo più sottile e le prestazioni stabili di carico dei bulloni si adattano bene ai cicli termici ripetuti.
Q5: Le guarnizioni Kammprofile sono adatte per il servizio ad alta temperatura?
Sì, le guarnizioni Kammprofile sono ampiamente utilizzate in ambienti ad alta temperatura e alta pressione, in particolare con rivestimento in mica o grafite selezionato per le condizioni di processo.
Q6: Quali materiali di rivestimento sono disponibili per le guarnizioni Kammprofile?
Le opzioni di rivestimento comuni includono grafite flessibile per servizi generici, PTFE per fluidi chimicamente aggressivi e mica per applicazioni a temperature più elevate.
Q7: Le guarnizioni a spirale sono adatte per le flange standard delle tubazioni?
Sì, le guarnizioni a spirale sono comunemente utilizzate in un'ampia gamma di tipi standard di tubazioni, valvole e flange di pompe grazie alla loro ampia compatibilità.
Q8: Come scelgo tra la guarnizione camprofile e la guarnizione spirometallica?
Considerare la temperatura operativa, la finitura superficiale della flangia, lo spessore installato disponibile e i requisiti di stabilità del carico dei bulloni prima di scegliere tra i due tipi.
Q9: Le guarnizioni Kammprofile necessitano di una finitura superficiale speciale della flangia?
Le guarnizioni Kammprofile generalmente funzionano meglio su una faccia della flangia lavorata più liscia, poiché il nucleo scanalato concentra lo stress di tenuta lungo i picchi di contatto stretti.
Q10: Queste guarnizioni possono essere realizzate su misura per dimensioni specifiche della flangia?
Sì, è possibile produrre una guarnizione Kammprofile personalizzata per abbinare diametri interni ed esterni specifici, profili di scanalatura, spessore e materiale di rivestimento per un determinato disegno di flangia.
